通訊協議：9600 E 8 1
注意：舉例中的空格都是為了增加理解
實際指令不需要輸入任何空格！
Read
以讀取溫度PV值為例：
發送數據： < 00 03 0000 0001 >
幀頭 地址 功能碼 功能地址（起始地址） 讀取長度 幀尾
接受到的數據： < XX 03 0000 00（00/2D） 01 24 >
幀頭 地址 功能碼 功能地址 正負 具體數據 幀尾
Read發送數據中：
1、幀頭幀尾作用分開每條數據，防止錯位讀取。
2、地址為從機地址，固定0x00，不用更改。
3、功能碼與協議地址內modbus功能碼相應。
4、功能地址下文會詳細給出。
5、讀取長度為以功能地址為起始，需要讀幾個長度的數據。
Read數據讀�。�
數據字節與讀取長度有關，一個地址內容數據含2個數據字節。
具體數據及為控制器返回的具體內容，為16進制，需轉換。
注：正負顯示位，低位（后兩位）若為00，則視為具體數值的正數值。
若為2D，則視為具體數值的負數值。
Write
以控制程序停止為例：

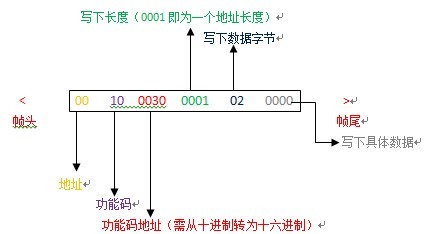

發送數據：
write發送數據中：
1、幀頭幀尾作用分開每條數據，防止錯位讀取。
2、地址為從機地址，固定0x00，不用更改。
3、功能碼與協議地址內modbus功能碼相應。
4、功能地址下文會詳細給出。
5、寫下長度為以功能碼地址為起始依次寫進多少地址的數據。
6、寫下數據字節與寫下長度相應，每個地址寫下數據字節為02。
7、寫下具體數據為寫下的具體內容，若長度不為1，則延長內容。
8、發送指令無返回?cái)?shù)據。
注意：
1、 本協議非標準MODBUS，幀頭幀尾需要‘<’‘>’標識符，切勿遺漏！
2、 COM3所用寄存器地址與說明書給予地址表不相應。
3、 不支持多條寫命令。（可用多寫0X10命令寫一條指令）。
實例：寫入啟動定值運行
寫入溫度設定值 60.0（實際發送值為600，并轉換為16進制）
1、寫入啟動程序控制啟動，停止，保持，跳步。
（停止）
（啟動）
（保持）
（跳步）
2、讀取程序運行濕度上升，保持，下降信號
（上升）
（保持）
（下降）
相關寄存器地址表：
溫度PV： 0x00
濕度PV： 0x10
溫度SV： 0x33
濕度SV： 0x34
溫度上升信號： 0x57
溫度保持信號： 0x58
溫度下降信號： 0x59
濕度上升信號： 0x60
濕度保持信號： 0x61
濕度下降信號： 0x62
程序運行： 0x30 運行：01 停止：00 保持：02 跳步：04
定值運行： 0x29 運行：01 停止：00 保持：02
UMC1300 （讀）
高溫PV ： 0x00 低溫pv ：0x10 常溫pv ： 0x20
高溫SV ： 0x33 低溫 sv ：0x34 常溫sv ： 0x35
(寫) ：運行操作： 0x30、0x29均可
0：運行 1：停止 2：保持 3：等待 4：AT 5：跳步 6：除霜
本文由上海林頻儀器股份有限公司-技術部供稿!
|
